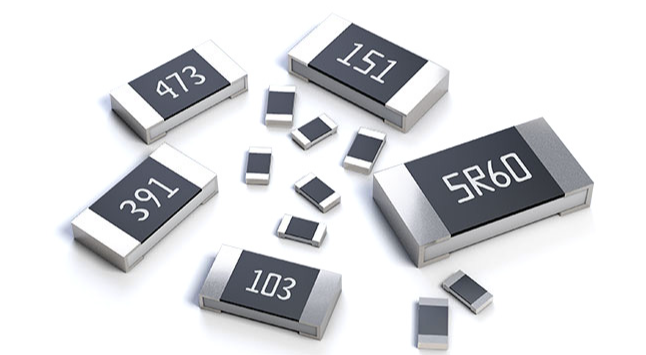

相信大家都知道，封裝是貼片電阻必須要予以重視的一個方面，否則，封裝規格不對，很可能會對產品造成一定的影響，從而影響使用。因此，我們只要做好貼片電阻的封裝，才能讓產品得到更好的使用。那么您知道貼片電阻封裝規格有哪些嗎?
一般情況下，貼片電阻的封裝尺寸用4位的整數表示。前面兩位表示貼片電阻的長度，后面兩位表示貼片電阻的寬度。根據長度單位的不同有兩種表示方法，即英制表示法和公制表示法。
貼片電阻封裝規格：
英制 | 公制 | 長(L)(mm) | 寬(W)(mm) | 高(mm) | a(mm) | b(mm) |
0201 | 0603 | 0.60±0.05 | 0.30±0.05 | 0.23±0.05 | 0.10±0.05 | 0.15±0.05 |
0402 | 1005 | 1.00±0.10 | 0.50±0.10 | 0.30±0.10 | 0.20±0.10 | 0.25±0.10 |
0603 | 1608 | 1.60±0.15 | 0.80±0.15 | 0.40±0.10 | 0.30±0.20 | 0.30±0.20 |
0805 | 2012 | 2.00±0.20 | 1.25±0.15 | 0.50±0.10 | 0.40±0.20 | 0.40±0.20 |
1206 | 3216 | 3.20±0.20 | 1.60±0.15 | 0.55±0.10 | 0.50±0.20 | 0.50±0.20 |
1210 | 3225 | 3.20±0.20 | 2.50±0.20 | 0.55±0.10 | 0.50±0.20 | 0.50±0.20 |
1812 | 4832 | 4.50±0.20 | 3.20±0.20 | 0.55±0.10 | 0.50±0.20 | 0.50±0.20 |
2010 | 5025 | 5.00±0.20 | 2.50±0.20 | 0.55±0.10 | 0.60±0.20 | 0.60±0.20 |
2512 | 6432 | 6.40±0.20 | 3.20±0.20 | 0.55±0.10 | 0.60±0.20 | 0.60±0.20 |
以上所介紹的內容，就是貼片電阻封裝規格。貼片電阻的封裝，需要根據貼片電阻外形體積的大小以及額定功率等，而采用不同的封裝尺寸。
